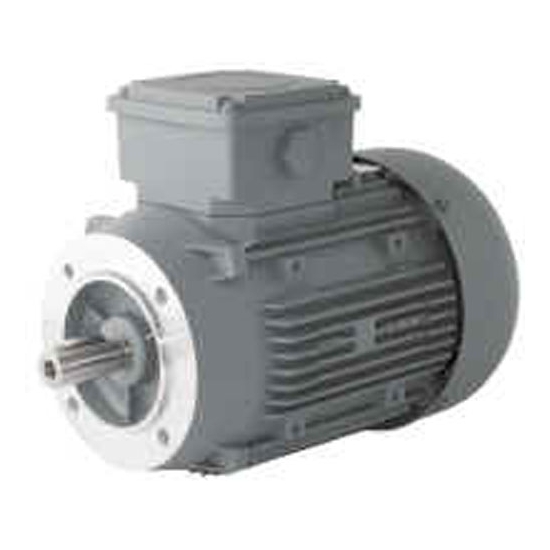

MOTEURS ELECTRIQUES TRIPHASES TYPE B14 1000T/MIN 6 PÔLES - 0.25 kW
Réf : R12/B14/28
Série QS conforme aux normes internationales CEI.
Fixation type B14 (brides à trous taraudés).
Rotor à cage carcasse aluminium.
Flasque en aluminium avec bague de renforcement au niveau du palier.
Joint sur le bout d'arbre, assurant une bonne étanchéité.
Pattes amovibles.
Ventilateur en matière synthétique résistant à des températures élevées.
Capot métallique.
Boîtes à borne située sur le dessus et orientable dans les 4 directions.
Presse-étoupes montés.
Tensions nominales 230/400V-50Hz (autre fréquence nous consulter).
Degrés de protection IP55 suivant DIN VDE 0530-5.
Refroidissement : IC 411 suivant DIN EN 60034-6.
Température ambiante : -40° à +40°C.
Dimensions et puissances suivant DIN 42673/DIN 42677.
Les dimensions indiquées dans le tableau sont en mm.
Informations techniques :
Puissance : 0.25 kW
Vitesse réelle : 910
Poids : 8 kgs
A
...Catégorie: 380V type B14 1000t/min
Série QS conforme aux normes internationales CEI.
Fixation type B14 (brides à trous taraudés).
Rotor à cage carcasse aluminium.
Flasque en aluminium avec bague de renforcement au niveau du palier.
Joint sur le bout d'arbre, assurant une bonne étanchéité.
Pattes amovibles.
Ventilateur en matière synthétique résistant à des températures élevées.
Capot métallique.
Boîtes à borne située sur le dessus et orientable dans les 4 directions.
Presse-étoupes montés.
Tensions nominales 230/400V-50Hz (autre fréquence nous consulter).
Degrés de protection IP55 suivant DIN VDE 0530-5.
Refroidissement : IC 411 suivant DIN EN 60034-6.
Température ambiante : -40° à +40°C.
Dimensions et puissances suivant DIN 42673/DIN 42677.
Les dimensions indiquées dans le tableau sont en mm.
Informations techniques :
Puissance : 0.25 kW
Vitesse réelle : 910
Poids : 8 kgs
Arbre ø x long : 14x30
Taraudage arbre : M5
Largeur clavette : 5
Dimensions moteurs (Voir repères sur schéma) :
AC : 138 mm
L : 252.5 mm
P : 105 mm
N : 70 mm
M : 85 mm
S : M6
