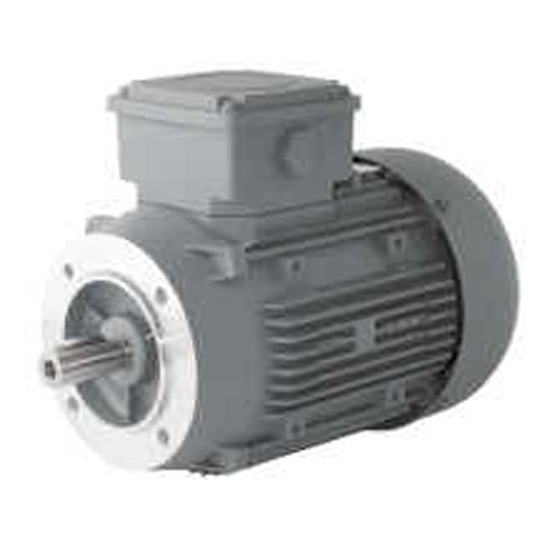

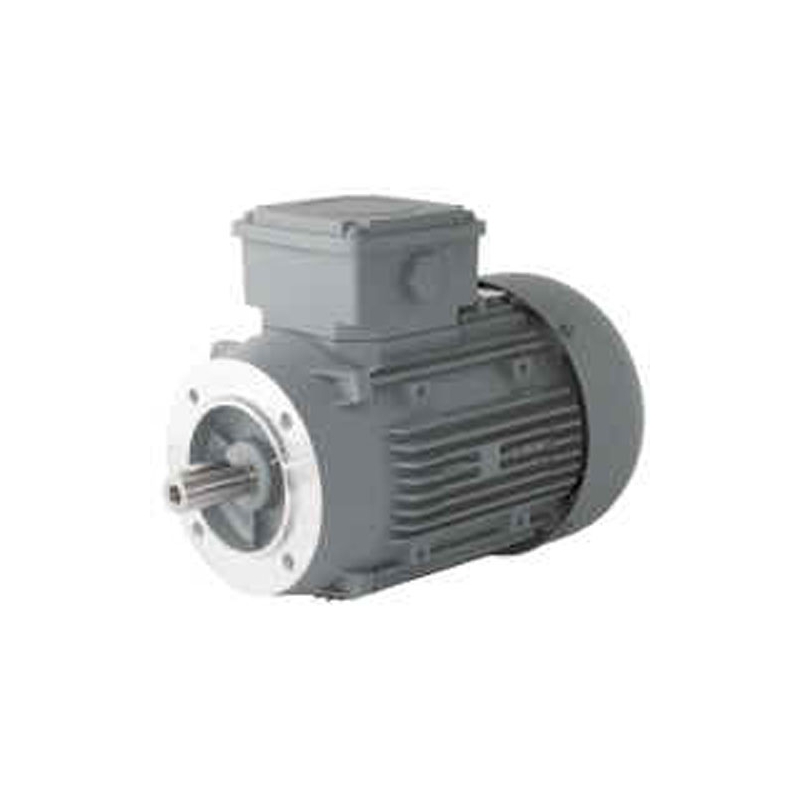

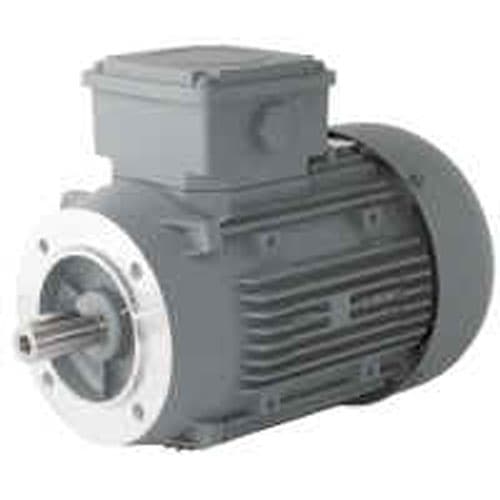

Série QS conforme aux normes internationales CEI.

Fixation type B14 (brides à trous taraudés).

Rotor à cage carcasse aluminium.

Flasque  en aluminium avec bague de renforcement au niveau du palier.

Joint sur le bout d'arbre, assurant une bonne étanchéité.

Pattes amovibles.

Ventilateur en matière synthétique résistant à des températures élevées.

Capot métallique.

Boîtes à borne située sur le dessus et orientable dans les 4 directions.

Presse-étoupes montés.

Brides à trous taraudés.

Tensions nominales 230/400V-50Hz (autre fréquence nous consulter).

Degrés de protection IP55 suivant DIN VDE 0530-5.

Refroidissement : IC 411 suivant DIN EN 60034-6.

Température ambiante : -40° à +40°C.

Dimensions et puissances suivant DIN 42673/DIN 42677.

Les dimensions indiquées dans le tableau sont en mm.

Informations techniques :

Puissance : 1.5 kW

Vitesse réelle : 1415

Poids : 15 kgs

Arbre ø x long : 24X50

Taraudage arbre : M8

Largeur clavette : 8

Dimensions moteurs (Voir repères sur schéma) :

AC : 193 mm

L : 316.5 mm

P : 140 mm

N : 95 mm

M : 115 mm

S : M8
